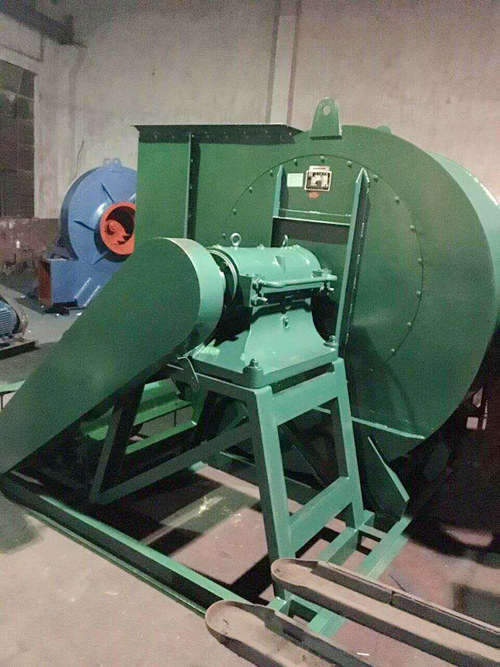

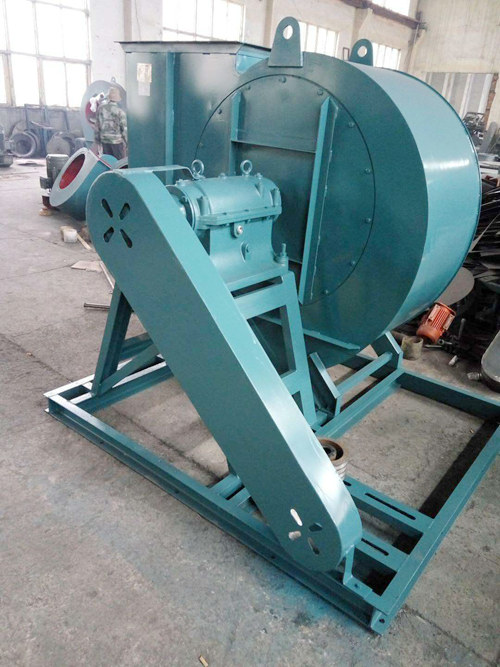

4-72型離心通風機
　　一、用途
　　4-72型離心通風機(以下簡稱風機)可作為一般通風換氣用，其使用條件如下：
　　1、應用場所：作為一般工廠及大建筑物的室內通風換氣，既可作用輸入氣體，也可作用輸出氣體。
　　2、輸送氣體種類：空氣和其他不自然的，對人體無害的；對鋼鐵材料無腐蝕性的氣體。
　　3、氣體內的雜質：氣體內不許有粘性物質，所含的塵土及硬質顆粒物不大于150mg/m 3。
　　4、氣體內的溫度：不得超過80℃。
　　二、風機的型式
　　風機可制成右旋轉和左旋轉二種型式，從電動機一端正視，葉輪按順時針方向旋轉，稱為右旋轉風機，以“右”表示，按逆時針旋轉，稱為左旋轉風機，以“左”表示。
　　風機的出口位置，以機殼的出風口角度表示，4-72型風機NO2.8-12在出廠時均作成1種型式，使用單位根據要求再安裝所需要的位置，訂貨時不要注明，NO2.8出風口位置調整范圍0 0 -255 0，間隔是45 0，NO3.2-5出風口位置調整范圍0 0 -255 0，間隔是22.5 0，NO6-12出風口位置調整范圍0 0 -180 0，除NO12間隙15 0外，其他三種風機間隔為22.5 0，NO16.20出風口位置制成固定三種，0 0、90 0、180 0不能調整，訂貨時需注明。
　　風機的傳動方式，計有A、B、C、D四種，A式表示無軸承箱裝置，以電動機直聯傳動；B表示懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間；C式青示懸臂支承裝置，皮帶傳動，皮帶輪在軸承外側；D式表示懸臂支承裝置，用聯軸器聯接傳動。
　　4-72型風機中，NO2.8-5采用A式傳動；NO6-12采用滾動軸承支承，分為C式和D式兩種傳動，NO16-20采用滾動軸承支承，為B式傳動型式。
　　三、風機的結構
　　4-72型風機中的NO2.8-5風機主要由葉輪、機殼、進風口等部分配置聯電機而組成。NO6-20除具有上述部分外，還有傳動部分等。
　　1、葉輪有十個后傾的機翼型葉片，曲線型前盤和平板后盤組成。均用鋼板制造，并經過動，靜平衡校正，空氣性能良好，效率高，運轉平穩。
　　2、機殼制成三種不同型式，NO2.8-12機殼作為整體，不能拆開。NO16-20的機殼制成三開式，除沿中分水平面分為二半外，上半部再沿中心線垂直分為二半，用螺栓連接。
　　3、進風口制成整體，裝于風機的側面，與軸向平行的截面為曲線形狀，能使氣體順利進入葉輪，且損失較小。
　　4、傳動部分由主軸、軸承箱，滾動軸輪，皮帶輪或聯軸器組成。
4-72系列風機性能參數表

機號	傳動方式	轉速r/min	風量m3/h	風壓pa	配用電機KW
2.5	A	2900	805-1677	792-483	Y80-2-0.75
2.8	A	2900	1131-2356	994-606	Y90S-2-1.5
3.2	A	2900	1688-3517	1300-792	Y90L-2-2.2
3.2	A	1450	844-1758	324-198	Y90S-4-1.1
3.6	A	2900	2664-5268	1578-989	Y100L1-2-3KW
3.6	A	1450	1322-2634	393-247	Y90S-4-1.1
4	A	2900	4012-7419	2014-1320	Y132S1-2-5.5
4	A	1450	2006-3700	501-329	Y90S-4-1.1
4.5	A	2900	5712-10562	2554-1673	Y132S2-2-7.5
4.5	A	1450	2856-5281	634-416	Y90S-4-1.1
5	A	2900	7728-15455	3187-2019	Y160M2-2-15
5	A	1450	3864-7728	790-502	Y100L1-4-2.2
6	A	2900	6677-13353	1139-724	Y112M-4-4
6	A	960	4420-8841	498-317	Y100L1-6-1.5
